소개
트랜센드는 습기, 먼지, 부식 및 화학적 오염과 같은 다양한 환경조건에 대한 제품 보호를 위하여, 모든 내장형 플래시 및 DRAM 제품에 맞춤형 옵션(Customization option)으로 컨포멀코팅(Conformal Coating) 서비스를 제공합니다.
코팅 방법
컨포멀코팅은 수동 브러싱(manual brushing), 수동 스프레이(manual spraying), 디핑(dipping) 또는 자동화된 스프레이 기계(automated spraying machine)를 포함한 다양한 방법으로 적용될 수 있습니다. 트랜센드는 속도와 정확성을 위하여 자동화된 스프레이 기계를 사용하여 컨포멀코팅을 하고 있습니다. 자동화 스프레이 방식을 통해 트랜센드는 정밀한 두께의 코팅을 유지할 수 있게 됩니다.
| |
Dipping |
Brushing |
Manual spraying |
Automated spraying |
| Advantage |
Easy to apply
Quick process |
Low manufacturing overhead |
Low manufacturing overhead |
Fast and accurate |
| Uniformity of coating thickness |
Worst |
Average |
Average |
Best |
코팅 재료
컨포멀코팅은 다양한 영역의 어플리케이션에 적용하기 위해서, 각각 특별한 장점과 단점을 지닌 여러가지 재료가 사용될 수 있습니다. PCB 전체를 캡슐화 하는 코팅방법은 습기, 먼지 및 기타 환경 오염물질에 대하여 물리적인 차단막을 제공합니다. 가장 일반적인 코팅 재료로 아크릴, 실리콘, 우레탄 및 에폭시를 사용합니다. 실리콘과 에폭시 코팅이 고온에 잘 견딜 수 있고, 우레탄 코딩은 상대적으로 내화학성이 우수합니다. 아크릴 코팅은 습기와 전기저항이 강해 대부분의 어플리케이션에 적용되고 있습니다.
트랜센드는 선도적인 컨포멀코팅 제조업체중 하나인 HumiSeal로부터 아크릴 컨포멀코팅 솔루션을 공급 받아 제공하고 있습니다. 아크릴코팅은 속건성이며 우수한 유연성, 습기보호, 전기 절연 및 곰팡이 방지 등을 특징으로 합니다. 또한 MIL, IPC, RoHS와 UL Standard를 준수하며, 대부분의 어플리케이션에 적합합니다. 또한 트랜센드는 고객사 어플리케이션의 요청에 따라, 다양한 코팅 재료를 제공합니다.
트랜센드의 컨포멀코팅

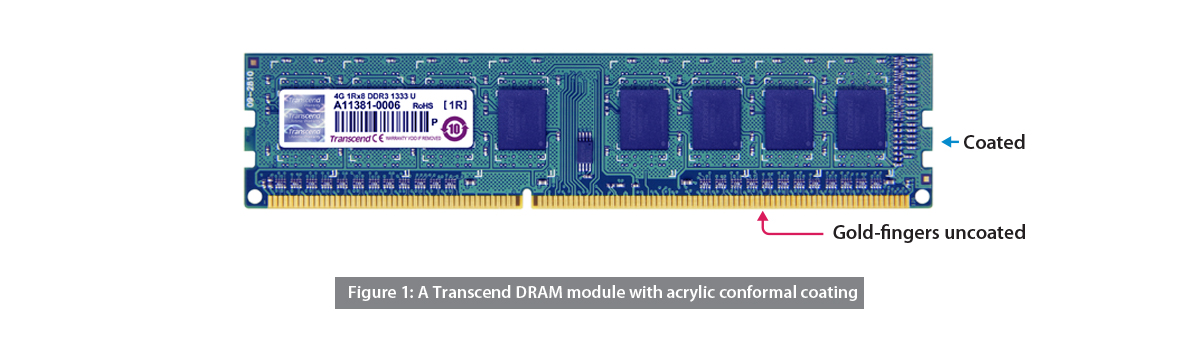

트랜센드의 컨포멀코팅은 PCB와 PCB에 장착된 모든 컴포넌트(골든 핑거 제외)를 완전히 캡슐화 하기 위하여, 모듈의 표면에 직접적으로 도포됩니다. 코팅은 외부 위해 요인으로부터 DRAM 또는 플래시모듈을 보호하여, 시스템의 내구성과 신뢰성을 향상 시킵니다. 그림 1 참조.

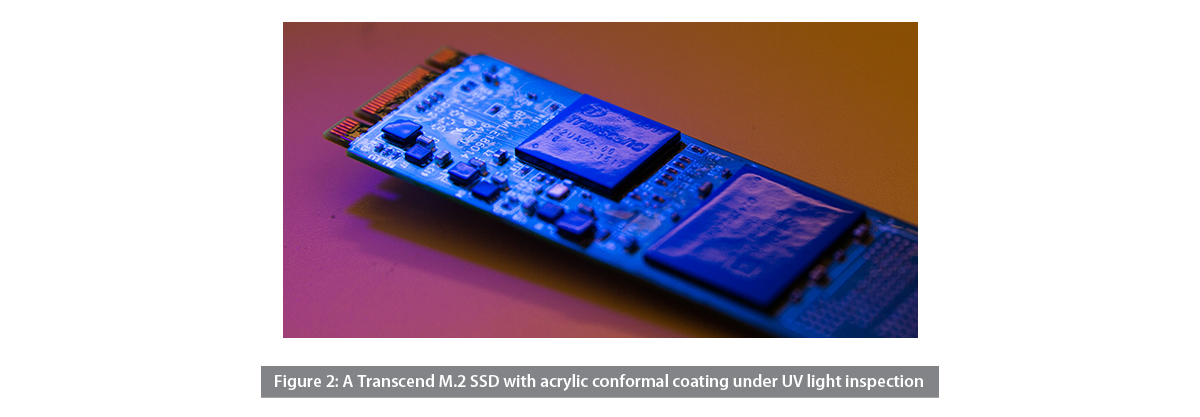

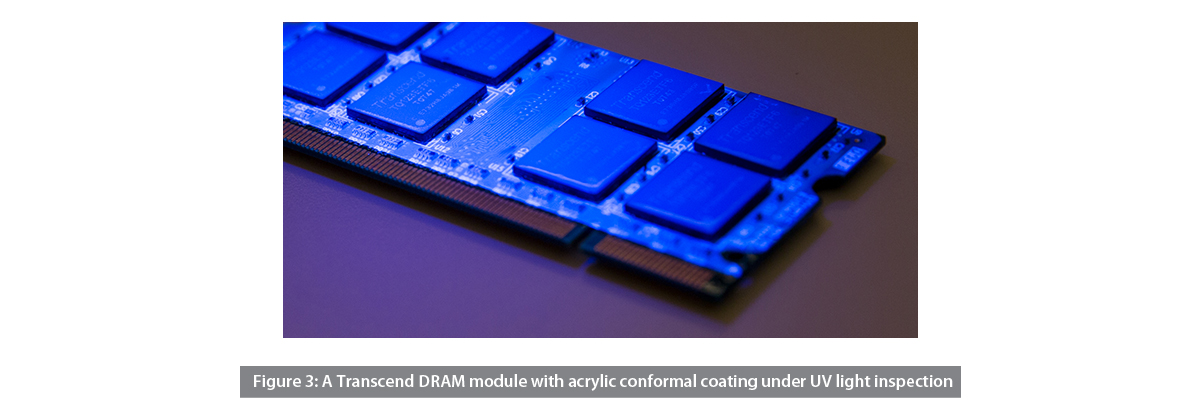

트랜센드는 최고 품질의 임베디드 솔루션을 제공하기 위해 코팅의 색상, 커버리지 및 두께를 명시한 IPC-A-610D표준을 준수 합니다. 당사의 코팅 재료는 제품의 최종 검사를 위하여 형광물질을 포함하고 있으며, 코팅의 분포, 품질 및 균일성은 자외선(UV light)을 통해 100% 검수됩니다. 그림 2와 3을 참조.
트랜센드의 컨포멀코팅된 플래시와 메모리 모듈은 숲속과 같이 습도가 높은 장소, 분진이 많은 장소(공장) 또는 화학적 오염 물질이 있는 곳와 같이 척박한 환경의 어플리케이션에 권장됩니다. 화학 정유 공장이나 자동차 어플리케이션, 군사 시설, 철도 시스템이나 교통 제어시스템 등에도 적용 가능합니다.
